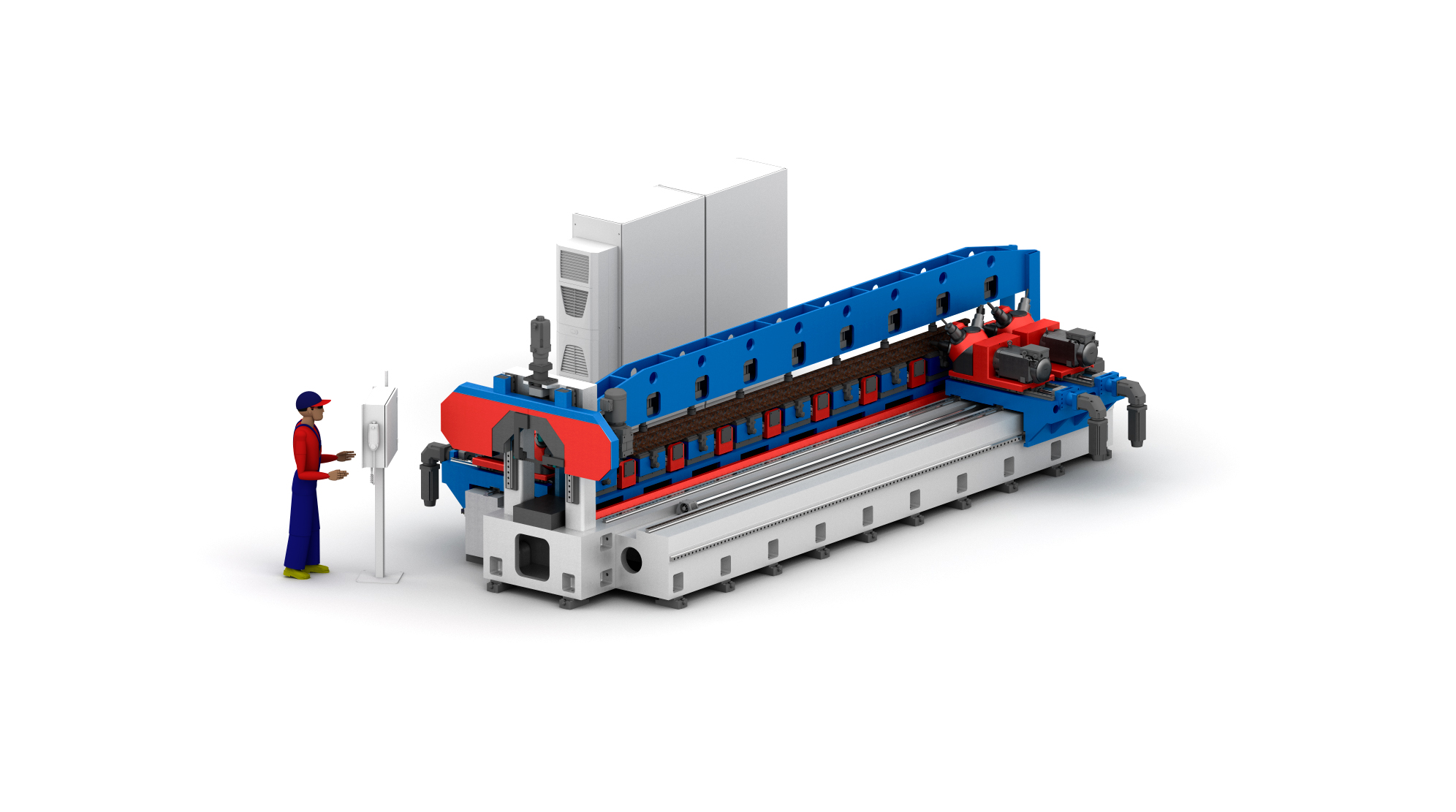

Станок специальный для отрезки и сверловки рельсового проката
Станок специальный для отрезки и сверловки рельсового проката, предназначен для резки и сверления отверстий Ø22, 30, 36 мм со снятием фасок с обеих сторон в шейке рельсового проката Р65 на поверхности катания и поверхности шейки твердосплавными сверлами ступенчатой конструкции.
Перемещение, ориентация и фиксация рельсов на столе станка выполняется механизацией станка и оснасткой линии. Сверление выполняется с двух сторон 4-мя сверлильными головками в шейке вертикально расположенного рельса (положение на подошве головкой вверх).
Станок за счет работы системы ЧПУ обеспечивает в автоматическом режиме:
- подачу рельсовой заготовки в зону обработки;
- подвод инструмента ленточного полотна и сверл;
- одновременную отрезку и сверление отверстий 4-мя сверлильными головками со снятием фасок с обеих сторон.
| Параметр | Значение |
| Наибольшая длина обрабатываемого рельса, мм | 5 000 |
| Диаметры обрабатываемых отверстий, мм | 22, 30, 36 |
| Количество одновременно обрабатываемых отверстий, шт. | 4 |
| Расстояние от опорной поверхности рельса до оси шпинделей сверлильных головок, мм | 78,5 и 82,5 |
| Ленточнопильный узел: | |
| Мощность привода главного движения ленточной пилы, кВт | 3 |
| Скорость резания ленточной пилы, м/мин | 20…90 |
| Скорость подачи ленточнопильного узла с ленточной пилой, мм/мин | 15…75 |
| Размер применяемой ленточной пилы, мм | 34×1,1×4400 |
| Сверлильные головки: | |
| Количество сверлильных головок | 4 |
| Тип сверлильных головок | револьверный |
| Расстояние между осями шпинделей сверлильных головок, мм | 680 (иное) |
| Хода кареток сверлильных головок: продольный, мм поперечный, мм | 5200 / 400 |
| Мощность привода вращения шпинделя, кВт | 18 |
| Диапазон оборотов шпинделей головок станка, об/мин | 50…2 500 |
| Наибольший крутящий момент на шпинделе, Н·м | 250 |
| Дискретность перемещения сверлильных головок, мм | 0,01 |
