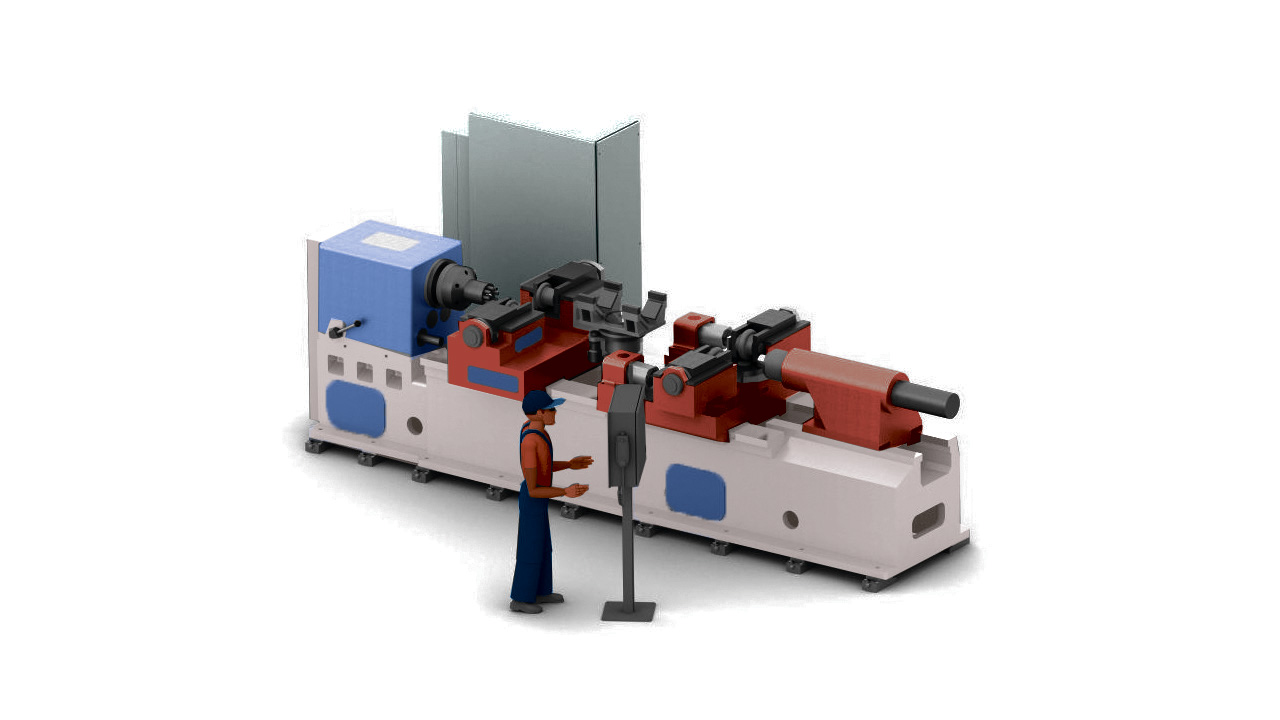

Станок специальный накатной модели С3000.2Ф3
Станок предназначен для накатывания наружных шеек, галтелей и предподступичных частей оси, поворачивающейся в процессе обработки, с поворотом оси ролика во время накатки. Станок применяется, как для накатки ремонтных поверхностей в вагоноремонтных депо, так и для накатки всех поверхностей вновь изготовленных осей. Осуществляется накатка локомотивной и вагонной оси.
| 1. Параметры обработки: | |
| Наибольший диаметр обрабатываемой шейки, мм | 260 |
| Наименьший диаметр обрабатываемой шейки, мм | 120 |
| Наибольшая длина обрабатываемой оси в центрах, мм | 2 800 |
| Наибольшая масса оси, устанавливаемой в центрах, кг | 1 000 |
| Наибольшее усилие накатки, кН | 50 |
| Величина угла поворота роликодержек правого суппорта, ° | 45 |
| Шероховатость накатной поверхности, параметр Ra, мкм: — шеек; — предподступичной части; — галтелей. | 0,4 0,8 0,8 |
| 2. Параметры главного привода: | |
| Мощность привода главного движения, кВт | 30 |
| Наибольший крутящий момент на шпинделе, кН·м | 1,5 |
| Пределы частот вращения шпинделя, об/мин | 80…220 |
| 3. Габаритные размеры станка: | |
| — длина, мм | 6 250 |
| — ширина, мм | 3 400 |
| — высота, мм | 1 950 |
| — масса, кг | 15 000 |
