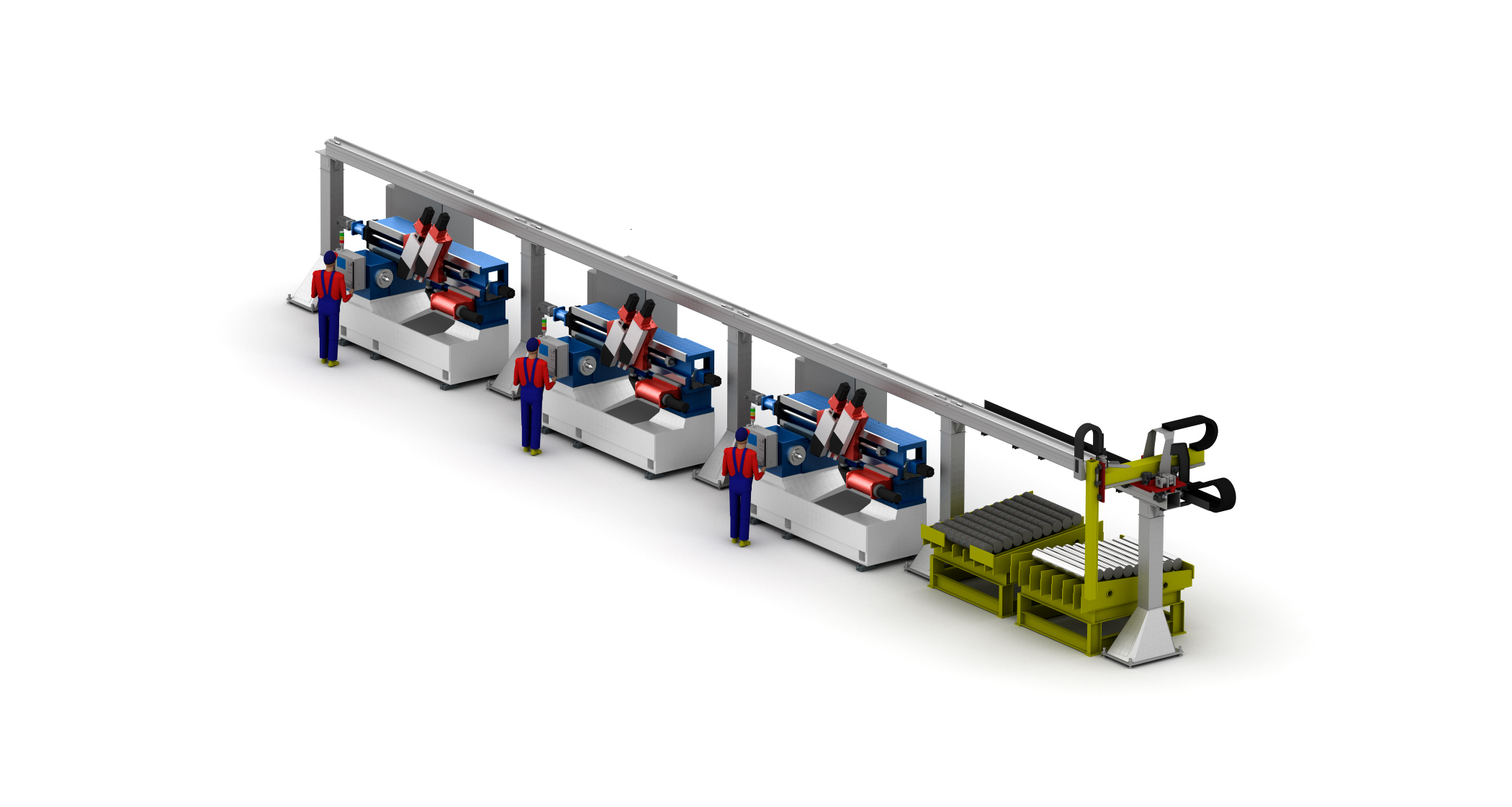

Станок многорезцовый специальный горизонтально-токарный
Станок многорезцовый специальный горизонтально-токарный, предназначен для черновой и чистовой токарной обработки в центрах деталей типа валов с прямолинейными и криволинейными образующими. Область применения – серийное, крупносерийное и массовое производство в различных отраслях машиностроения.
| 1. Общие параметры: | |
| Макс. диаметр устанавливаемого изделия над станиной, мм | 500 |
| Макс. диаметр устанавливаемого изделия над суппортом, мм | 320 |
| Макс. длина устанавливаемого изделия, мм | 1 000 |
| Количество суппортов | 2 + 1 |
| 2. Вертикальный суппорт: | |
| Макс. перемещение каретки «X», мм | 1 100 |
| Макс. перемещение ползунов «Z1», «Z2», мм | 160 |
| 3. Поперечный суппорт: | |
| Перемещение каретки «X1», мм | 1 100 |
| Макс. перемещение ползуна «Z1», мм | 160 |
| 4. Задняя бабка: | |
| Конус в шпинделе пиноли | Морзе 6АТ7 |
| Установочное перемещение | ручное |
| Макс. ход пиноли, мм | 250 |
| 5. Шпиндельная бабка: | |
| Мощность привода главного движения, кВт | 55 |
| Диапазон оборотов шпинделя, об/мин | 160..800 |
| Макс. крутящий момент на шпинделе, кН·м | 1,1 |
