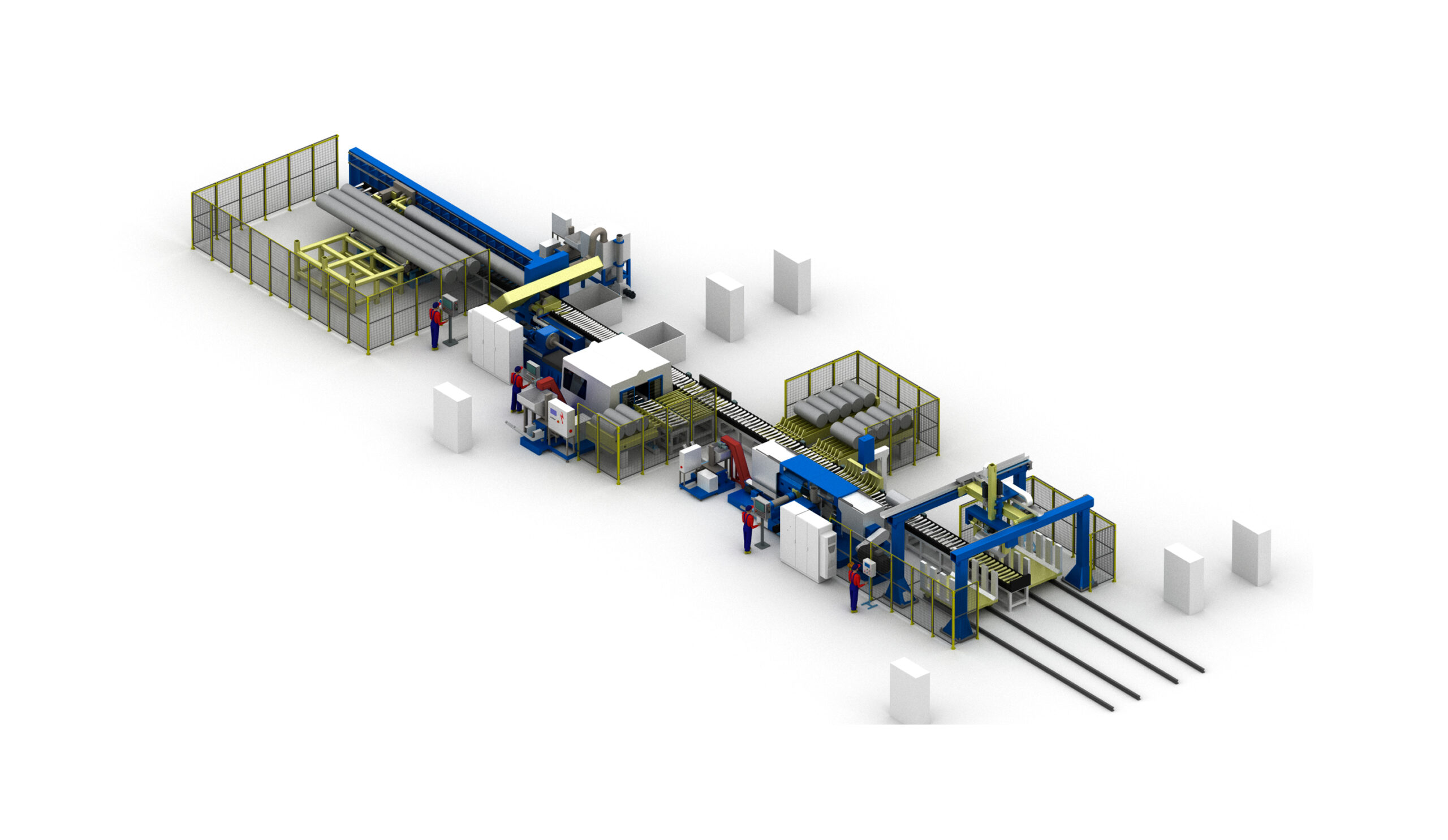

Специальная линия для резки, обточки и растачивания круглых сплошных и полых заготовок из алюминиевых сплавов (D520÷810 / L=350÷1800 мм)
Механическая обработка круглых слитков производится на поточных линиях. Слитки длиной до 7000 мм круглого сечения, сплошные или полые, из алюминиевых деформируемых сплавов электромостовым краном укладываются на стол-копильник слитков. Далее, по одному слитку со стола, они перемещаются на подводящий рольганг, который и направляет слиток в зону резания. Происходит резка слитка на нужное количество заготовок с определенными длинами. В зависимости от сплава и размера слитка могут быть отобраны образцы (темплеты) для контроля качества слитка. Отрезаются передние и задние (литниковые и донные) части слитка и направляются в переплав. Происходит маркировка заготовок, обрези, темплетов. После разрезки слитка на мерные заготовки, они отводящим рольгангом перемещаются к обточному станку, где производится обточка (удаление) литой поверхности. После обточки заготовки либо укладываются портальным манипулятором в транспортный стеллаж, либо транспортируются по рольгангу к расточному станку, где происходит расточка внутреннего отверстия заготовки. После выполнения расточки готовые к отгрузке заготовки укладываются портальным манипулятором в стеллаж. Вся образующаяся во время мех. обработки стружка собирается по группам в коробки для стружки.
| № | Наименование | Количество |
| 1. | Система загрузки-выгрузки слитков | |
| 1.1. | Исходная загрузочная эстакада (емкость 3 слитка max.Dia) | 1 шт. |
| 1.2. | Механизированная загрузочная эстакада (емкость 3 слитка max.Dia) | 1 ед. |
| 1.3. | Контр упоры пневматические | 2 шт. |
| 1.4. | Автоматическое устройство загрузки-выгрузки слитков (мерная подача слитка) | 1 ед. |
| 1.5. | Рольганг загрузочный (не приводной) | 3 части |
| 1.6. | Ограждение периметра зоны загрузки | 3 части |
| 2. | Ленточно-пильный блок (механическая резка мерных заготовок) | |
| 2.1. | Ленточная пила | 1 ед. |
| 2.2. | Автоматическое устройство мерной резки заготовок | 1 ед. |
| 2.3. | Лазерный маркиратор с панелью задания данных | 1 ед. |
| 2.4. | Система аспирационной вытяжки стружки | 1 ед. |
| 2.5. | Стружкоуборочный транспортер | 1 шт. |
| 2.6. | Брикетировочный пресс (производительность 250-300 кг/ч) | 1 шт. |
| 2.7. | Сбрасыватели (темплетов; литников/донников) | 2 ед. |
| 3. | Расточной блок (механическая обработка внутренней поверхности) | |
| 3.1. | Расточной станок | 1 ед. |
| 3.2. | Устройство зажима заготовок (зажим заготовок разной длины) | 1 ед. |
| 3.3. | Подъемный рольганг (зажим заготовок разного диаметра) | 1 ед. |
| 3.4. | Кабинетное ограждение зоны обработки | 1 шт. |
| 3.5. | Стружкоуборочный транспортер | 1 шт. |
| 3.6. | Брикетировочный пресс (производительность 250-300 кг/ч) | 1 шт. |
| 3.7. | Механизированный копитель заготовок (емкость 3 заготовки max.Dia) | 1 ед. |
| 3.8. | Подъемно-поворотный загрузочный рольганг | 1 ед. |
| 3.9. | Механизированный перегружатель | 1 ед. |
| 3.10. | Рольганг общий (приводной) | 4 части |
| 3.11. | Инструмент и приспособления | * |
| 4. | Обточной блок (механическая обработка внешней поверхности) | |
| 4.1. | Токарно-обточной станок | 1 ед. |
| 4.2. | Механизация загрузки-выгрузки заготовок в станок | 1 ед. |
| 4.3. | Кабинетное ограждение зоны обработки | 1 шт. |
| 4.4. | Стружкоуборочный транспортер | 1 шт. |
| 4.5. | Бункер сбора и подачи стружки (4-5 м³) | 1 шт. |
| 4.6. | Брикетировочный пресс (производительность 1 400 кг/ч) | 1 шт. |
| 4.7. | Механизированный копитель заготовок (емкость 5 заготовок max.Dia) | 2 ед. |
| 4.8. | Система измерения заготовок (с выводом данных на ПУ) | 1 шт. |
| 4.9. | Рольганг общий (приводной) | 3-4 части |
| 4.10. | Инструмент и приспособления для удержания заготовок | * |
| 5. | Система выгрузки готовых заготовок | |
| 5.1. | Портальный манипулятор на 2 зоны укладки (автоматическое управление) | 1 ед. |
| 5.2. | Грузозахватное приспособление | 1 шт. |
| 5.3. | Рольганг общий (приводной) | 2 части |
| 5.4. | Рольганг со встроенными весами (взвешивание готовых заготовок) | 1 ед. |
| 5.5. | Ограждение периметра зоны выгрузки | 4 части |
