Фрезерный центр портального типа

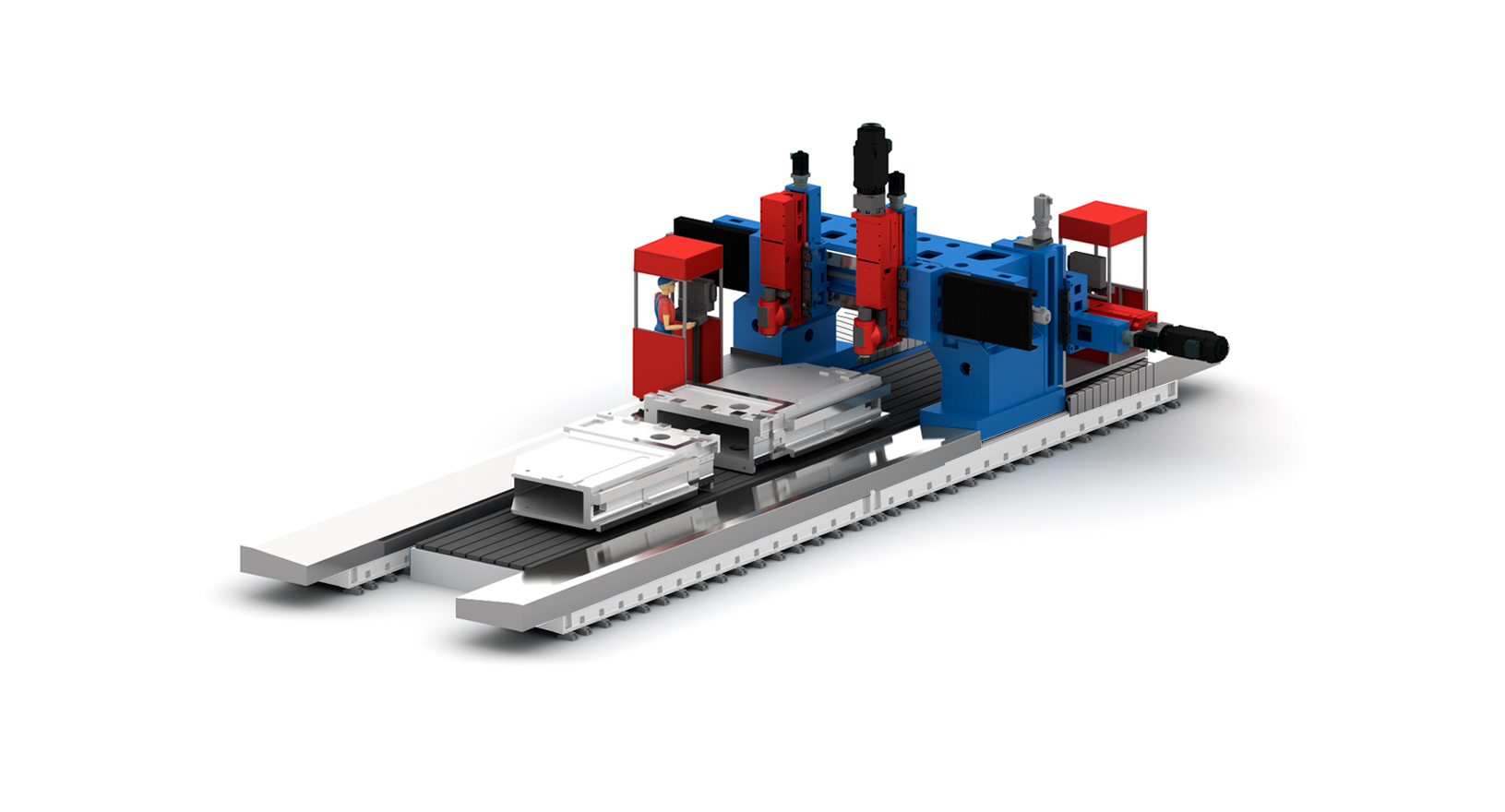

Фрезерный центр портального типа с подвижным порталом и неподвижным столом. Траверса неподвижная, в составе со стойками образует жесткую «П»-образную конструкцию, перемещаемую вдоль стола на санях по станинам. Станок оснащен двумя вертикальными фрезерными бабками и одной боковой (комбинация силовых агрегатов согласовывается дополнительно).
Предназначен, как для предварительной черновой, так и для получистовой, чистовой механической обработки корпусных деталей методом фрезерования, сверления, растачивания.
По требованию станок может быть оснащен дополнительными фрезерными головками, устройством автоматической смены инструмента, ограждением зоны резания и др.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Рабочее пространство: | |
| Наибольшая длина обрабатываемого изделия, мм | 12 000+ |
| Наибольшая ширина обрабатываемого изделия, мм | 2 000+ |
| Наибольшая высота обрабатываемого изделия, мм | 1 500+ |
| Рабочие перемещения: | |
| Портал вдоль стола (ось «Х»), мм | 17 000+ |
| Каретки вертикальных бабок (оси «Y1», «Y2»), мм | 3 500 |
| Каретка боковой бабки (ось «W»), мм | 1 000 |
| Ползуны вертикальных бабок (оси «Z1», «Z2»), мм | 1 200 |
| Ползун горизонтальной бабки (ось «V»), мм | 1 200 |
| Углы качания фрезерных головок (оси «С1», «С2»), град. | +/- 95 (0.001˚) |
| Силовая вертикальная фрезерная бабка: | |
| Мощность электродвигателя, кВт | 45 |
| Макс. крутящий момент на шпинделе, Н·м | 2 500 |
| Макс. частота вращения шпинделя, об/мин | 1 500 (2000) |
| Конус шпинделя | ISO50 |
| Скоростная вертикальная фрезерная бабка: | |
| Мощность электродвигателя, кВт | 22 |
| Макс. крутящий момент на шпинделе, Н·м | 140 |
| Макс. частота вращения шпинделя, об/мин | 7 000 |
| Конус шпинделя | BT50 (ISO50) |
| Габаритные размеры станка: | |
| Уточняются, в зависимости от рабочего пространства и оснащения | |
