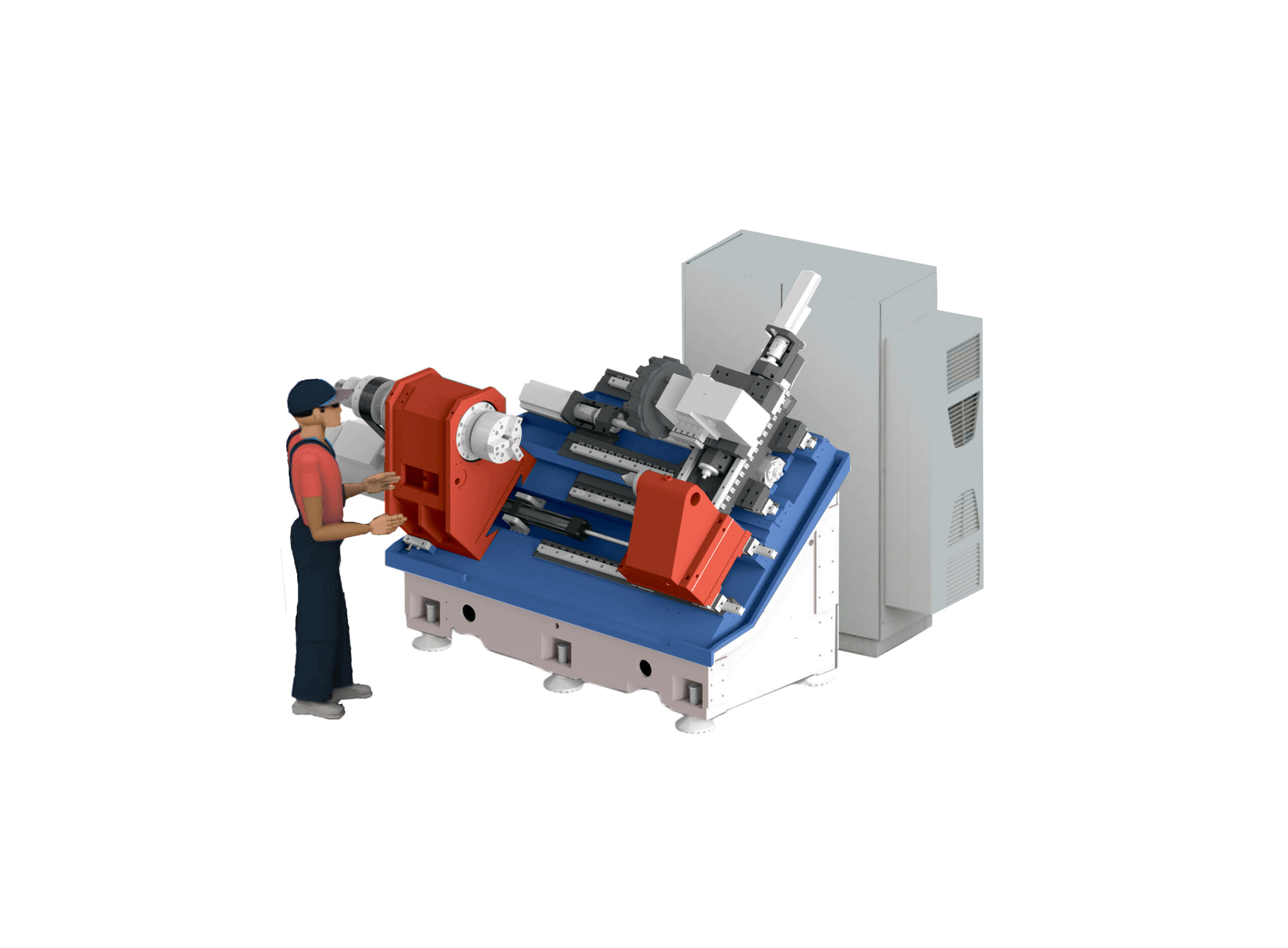

Горизонтальный токарный станок с ЧПУ 12 (12L, 12LL)
Горизонтальный токарный станок с ЧПУ подходит для обработки, как внутренних, так и наружных цилиндрических поверхностей. В комплектации с приводным инструментом и осью «Y» станок имеет расширенные технологические возможности.
Горизонтальный токарный станок с ЧПУ подходит для обработки, как внутренних, так и наружных цилиндрических поверхностей. В комплектации с приводным инструментом и осью «Y» станок имеет расширенные технологические возможности.
Особенности станка – цельнолитая станина и базовые детали станка; рельсовые направляющие ф.THK; шарико-винтовые передачи ф.THK; главный привод с прямым шпинделем и осью «С»; револьверная головка с сервоприводом поворота; ось «Y» по требованию; прецизионные шпиндельные подшипники.
Базовое оснащение станка: Система ЧПУ FANUC 0i-TF Plus либо Siemens 828D; патрон с гидравлическим приводом; ограждение кабинетного типа с блокировкой двери; конвейер удаления стружки; станция высокого давления СОЖ; теплообменник; пневматический пистолет; применяемые комплектующие высокого мирового уровня.
Опциональное оснащение: Повышение точности станка; третья ось «Y»; гидропривод либо сервопривод перемещения пинольной бабки; направляющие скольжения пинольной бабки; люнет; оптические линейки осей; автоматическое закрытие двери; специальный патрон; устройство вытяжки паров; маслоотделитель; барфидер.
| Наименование параметра | Величина |
|---|---|
| 12 | 12L | 12LL | |
| 1. Макс. габариты обработки: | |
| Длина (мм) | 1000 | 1500 | 2000 |
| Диаметр над станиной (мм) | 650 |
| Диаметр над суппортом (мм) | 500 |
| Макс. нагрузка (кг) в патроне/в центрах | 500 / 1300 | 500 / 1300 | 300 / 1500 |
| 2. Шпиндельная бабка: | |
| Фланец (тип) | А2-11 |
| Размер патрона (дюймы) | 12 |
| Диаметр отверстия шпинделя (мм) | 104 |
| 3. Главный привод (шпиндель): | |
| Мощность (кВт) (S1 / S3) | 15 / 18,5 |
| Крутящий момент (Н*м) | 470 |
| Частота вращения (об/мин) | 2500 |
| 4. Пинольная бабка: | |
| Пиноль - конус, # / диаметр (мм) | 5 / 120 |
| Перемещение бабки (ручное) (мм) | 800 | 1300 | 1800 |
| Перемещение пиноли (гидрав.) (мм) | 150 |
| 5. Револьверная головка: | |
| Количество инструментов (шт) | 12 |
| Тип крепления | BOT |
| Диаметр расточного инструмента (мм) | 50 |
| Размер державки инструмента (мм) | 25 x 25 |
| Время смены инструмента (сек) | 0,95 |
| Приводной инструмент: | |
| Тип крепления | ВМТ-65 |
| Мощность привода (кВт) | 4,5 |
| Частота вращения (об/мин) | 4000 |
| 6. Точность «X», «Z»: | |
| Позиционирования (мм) | 0,008 (0.005*) |
| Повторяемости (мм) | 0,004 (0.003*) |
| 7. Габаритные размеры: | |
| Длина (мм) | 4000 | 4530 | 5530 |
| Ширина (мм) | 2000 |
| Высота (мм) | 2120 |
| Вес (кг) | 7460 | 7960 | 8400 |
